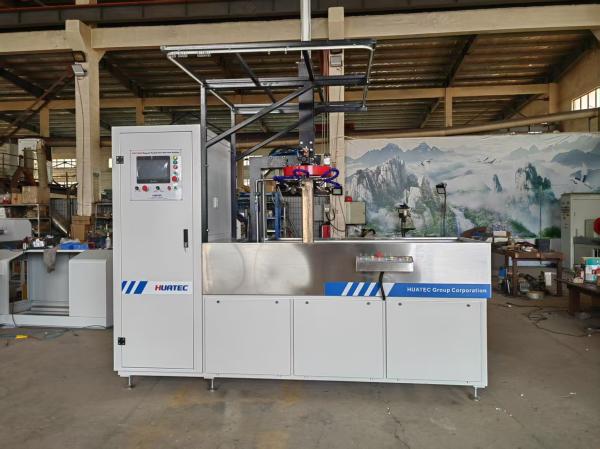

    HMP-4000 Magnetic Leakage Fluorescent Field Particle Detector

    Ask Lasest Price
    Brand Name : HUATEC
    Model Number : HMP-4000
    Certification : CE
    Payment Terms : T/T,Paypal
    Supply Ability : 5sets/Month
    Delivery Time : 20-30 working days after receipt of your payment
    • Product Details
    • Company Profile

    HMP-4000 Magnetic Leakage Fluorescent Field Particle Detector

    HMP-4000 Magnetic Leakage Fluorescent Field Particle Detector


    Work principle

    Utilizing interaction between magnetic leakage field and magnetic powder at the defect of the workpiece. It takes advantage of the difference between the permeability of surface & near-surface defects of steel products (such as cracks, slag inclusion, hair lines, etc.) and magnetic permeability of steel, the magnetic field at the discontinuity of these materials will be distorted after magnetization, forming part of the magnetic flux leakage and generating a magnetic leakage field, using the characteristics of the magnetic leakage at the defect site to absorb magnetic powder, thereby attracting magnetic powder to form magnetic powder accumulation at the defect - magnetic marks, under appropriate lighting conditions, the defect location and shape are revealed accordingly.


    Technical Parameters

    Current

    Name

    AC/(HWDC/FWDC)

    (Optional)

    Circumferential magnetization current (A)4000
    Longitudinal magnetization MMF (AT)12000,16000,18000
    Optional coil inner diameter (mm)350,400,500
    Optional maximum electrode spacing (mm)500,1000,1500,2000,3000
    Main engineIntegrated/split type (control cabinet separated from main engine)
    SensitivityClearly display on Type A test piece (15/50 )
    Duty cycle≤30%
    Control modeManual/Automatic
    Operation interfaceDigital ammeter/Touchscreen
    Clamping mechanismManual/Pneumatic
    Rotation modeManual/Electric
    Tail electrode movementManual/Electric
    AC magnetization methodCircumferential, longitudinal, composite magnetization
    AC demagnetizationAutomatic decay demagnetization
    Rectification modeHalf-wave rectification (HWDC) / Full-wave rectification (FWDC)
    AC/DC magnetization method

    AC circumferential magnetization,

    DC circumferential magnetization, AC longitudinal magnetization, DC longitudinal magnetization, AC circumferential + DC longitudinal composite magnetization, DC circumferential + AC longitudinal composite magnetization

    DC demagnetizationUltra-low frequency demagnetization
    UV lampSuspended / Handheld
    Spray time3–6 seconds / Manual control
    Magnetization time0.5–2 seconds per cycle
    Rotation observation time5–10 seconds
    Demagnetization time3–5 seconds per cycle
    Air supply0.4-0.8MPa
    Power supplyThree-phase five-wire, 380V±10%, 50Hz
    Overall Dimension (mm)Length: 1.5m + electrode spacing
    Width: 2,000; Height: 2,200

    Application

    It is designed to detect surface and near-surface micro-defects (e.g., cracks, slag inclusions) of ferromagnetic workpieces (such as bolts, pins, bushings, gears, gear rings, crankshafts, etc.) caused by forging, quenching, grinding, fatigue, and other processes.


    Compliance Standards

    Magnetic particle flaw detector: GB/T 8290—2011

    Observation conditions for magnetic particle inspection: GB/T 5097-2020 / ISO 3059:2012

    ASTM standard: Magnetic Particle detection method ASTM E1444-01

    EU/International standards: DIN EN ISO 9934-2:2003


    Technical Parameters

    Detection range: Diameter: 0–260 mm, Length: 1,200 mm (customizable range 0–3,000 mm)

    Detection method: Fluorescent or non-fluorescent magnetic particle detection

    Magnetization method: Circumferential, longitudinal, and composite magnetization

    Electrode spacing: Adjustable 0–1200 mm, customizable range 0–3000 mm

    Clamping mechanism: Manual/pneumatic clamping

    Magnetization current: 0–4000A

    Demagnetization effect: Residual magnetism <0.3 mT

    Sensitivity: Clearly display on A1-type standard test piece (15/50 μm)

    Power supply: Three-phase five-wire AC 380V 50Hz


    Standard Configuration:

    Magnetic Particle Inspection Main Unit

    Digital Ammeter

    Lightproof Darkroom with Shielding Curtain

    Suspended UV Lamp

    Fluorescent Magnetic Particles

    Magnetic Suspension Concentration Test Tube

    Magnetometer


    ModelConfigurationTail Electrode MovementRotation ObservationOperation Panel
    ManualElectricManualElectricDigital AmmeterTouchscreen
    EconomicalBasic Darkroom
    StandardSemi-enclosed Darkroom
    AdvancedFully-enclosed Darkroom

    HMP-4000 Magnetic Leakage Fluorescent Field Particle DetectorHMP-4000 Magnetic Leakage Fluorescent Field Particle DetectorHMP-4000 Magnetic Leakage Fluorescent Field Particle DetectorHMP-4000 Magnetic Leakage Fluorescent Field Particle Detector
